别只盯着 GH！SketchUp 也能做日照分析

日照分析一定要用 Grasshopper 吗？当然不是！

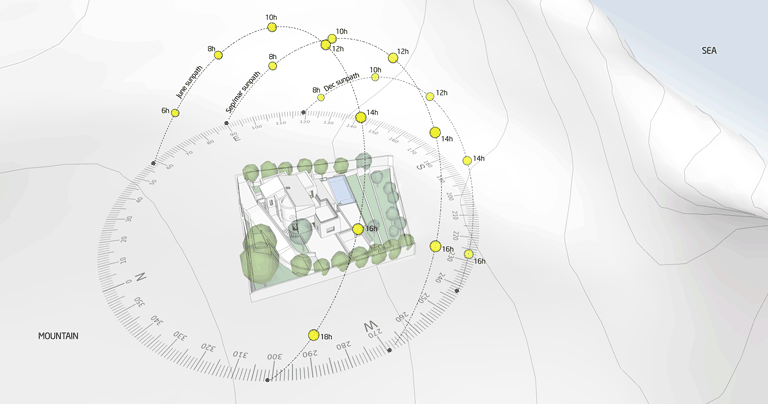

这次尝试用 SketchUp + Photoshop 制作了一支动态的场地分析视频，用更直观的方式展示建筑场地的光照情况与环境关系。

相比传统的静态分析图，视频形式能更好地表达建筑与环境的互动，让设计汇报和竞图表达都更生动、说服力更强。

不必依赖复杂脚本，也能实现不错的动态视觉表达～非常适合在前期快速输出场地感知内容。

▍适用范围：

城市设计图；建筑图解；场地分析图；日照路径分析图；…以及其他建筑表现形式

▍使用软件：

SketchUp：用于建模、编辑太阳路径、风向、视线等分析要素；Photoshop：用于编辑导出的图像，并添加太阳与风的动画效果

▍教程步骤

步骤一：确定研究场地的经纬度坐标

1.假设客户提供了一个研究地址：西班牙瓦伦西亚

2.我们使用地图获取经纬度（这里我们推荐使用百度地图）：

打开这个链接：百度地图取点

• 在地图上点击妳想要定位的区域 • 页面下方就会自动显示该点的经纬度 • 复制这一串数字作为后续 SketchUp 设置太阳路径的参考 例如我点击得到的坐标是：经度：116.341316，纬度：39.955432

现在我们就可以进入 SketchUp，载入场地模型并设定日照方向啦！

步骤二：在建筑图中添加太阳路径，并自定义经纬度

这里我们需要用到一个 SketchUp 插件：点击下载，下载通过 SketchUp 安装

1.从经纬度生成太阳路径（Sunpath）

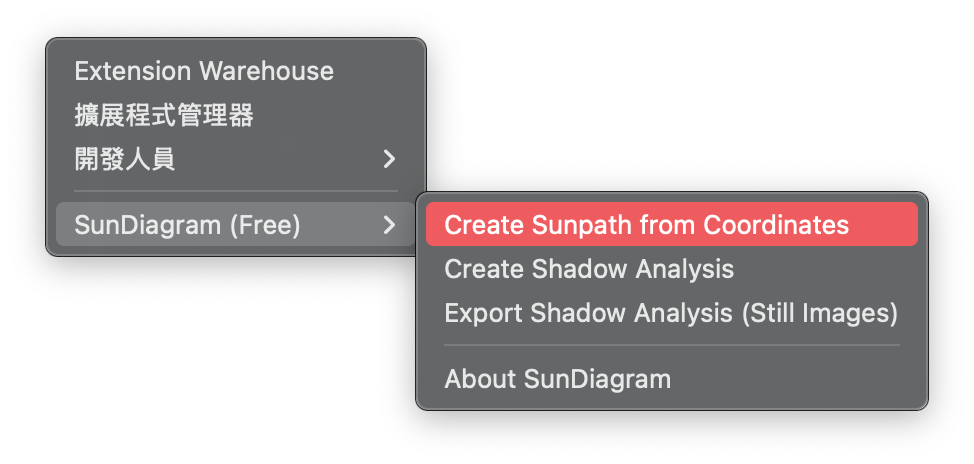

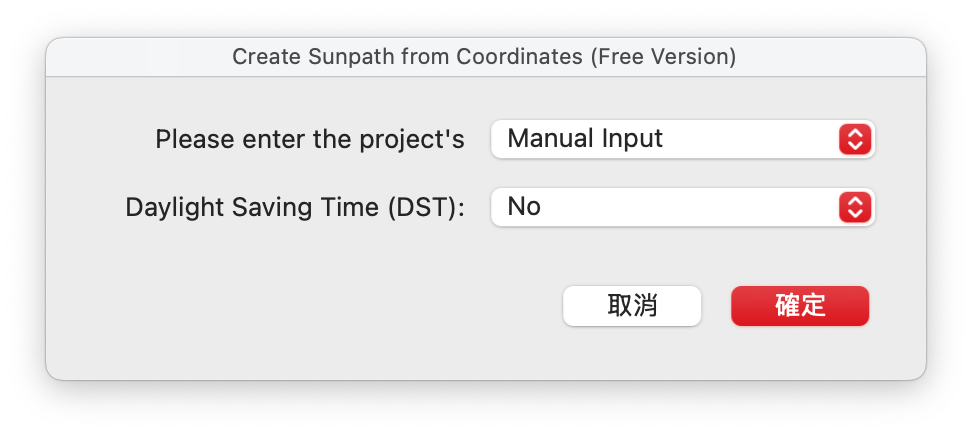

打开插件，选择第一个选项「Create Sunpath from Coordinates」，

选择「Manual Input」，然后点击「确定」，

之后通过手动输入经纬度的数字比如括号内的（39.955432,116.341316），即可自动生成三维太阳路径，然后拖拽到妳的模型的位置。（注意这里我们要把百度地图得到的数字互换）

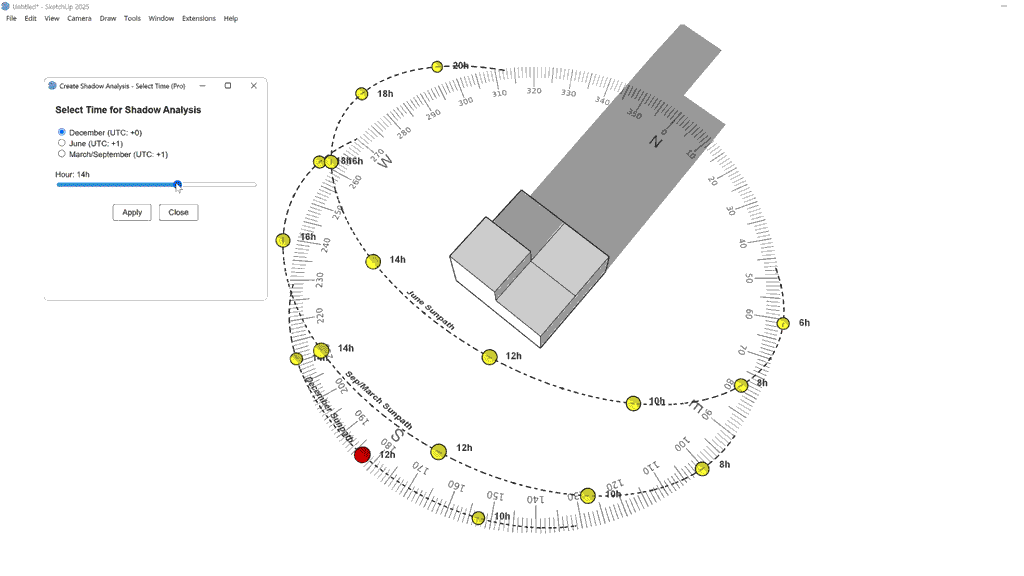

2.创建阴影分析图（Shadow Analysis）

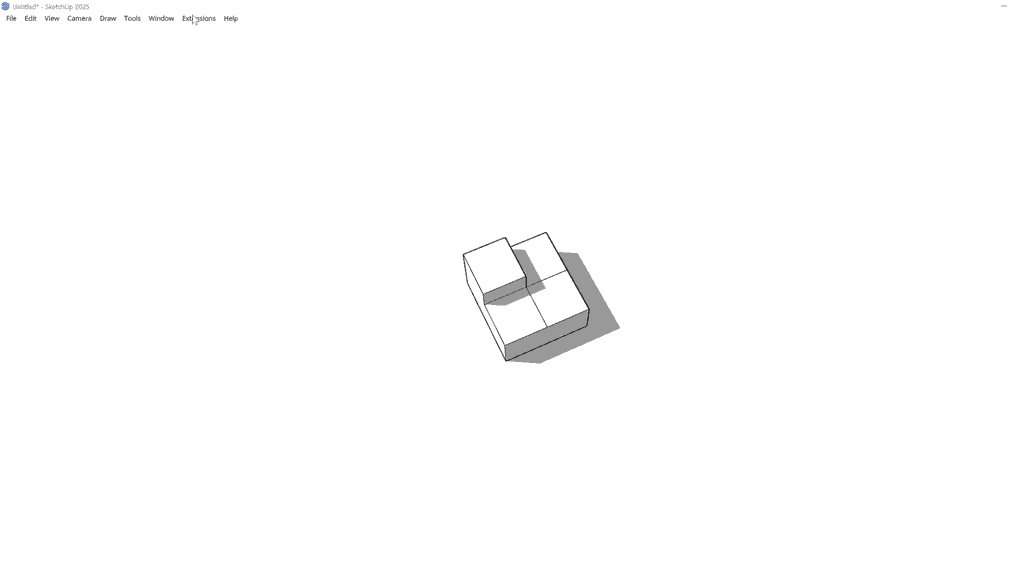

模拟妳设置的时间段内，太阳和阴影在场地上的位置。 不用再猜测或手动调时间轴，系统会自动帮妳还原真实日照情况。 妳可以针对不同的时段（如春分、夏至、秋分、冬至等）查看光照与阴影如何变化。 可直接导出图像，方便对客户讲解方案。

3.导出阴影分析图

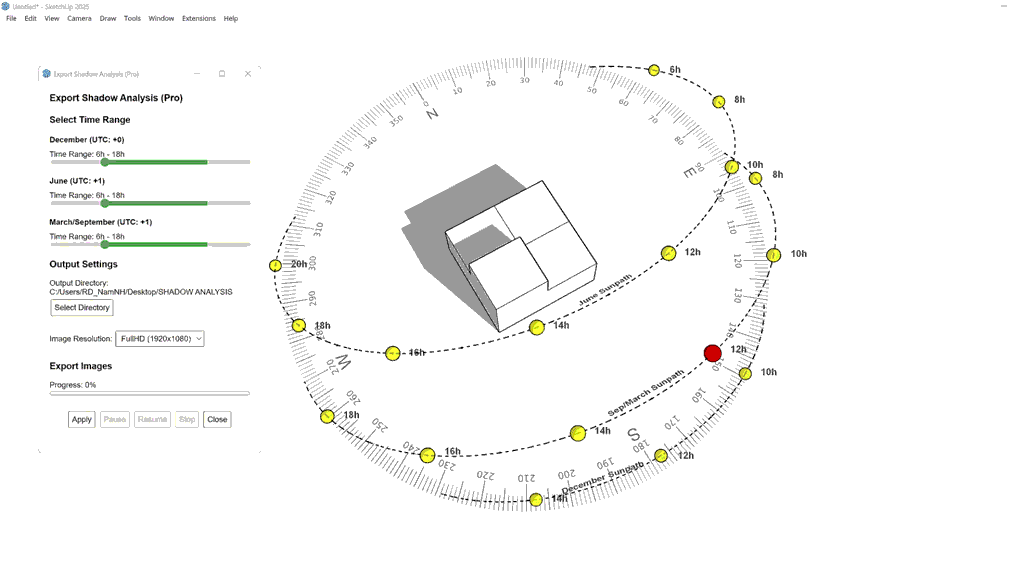

一键批量导出不同时间的阴影与太阳位置图像。 对比一年四季中相同时间段的光照变化，帮助客户理解光照设计的逻辑。 可将多张图片合成 PDF，方便展示、汇报与讨论。 一目了然的视觉模拟，是说服客户采纳设计方案的好工具！

▍手工方法（只针对于插件不生效的情况）

步骤一：导入我们提供的太阳路径 SketchUp 文件，点击下载

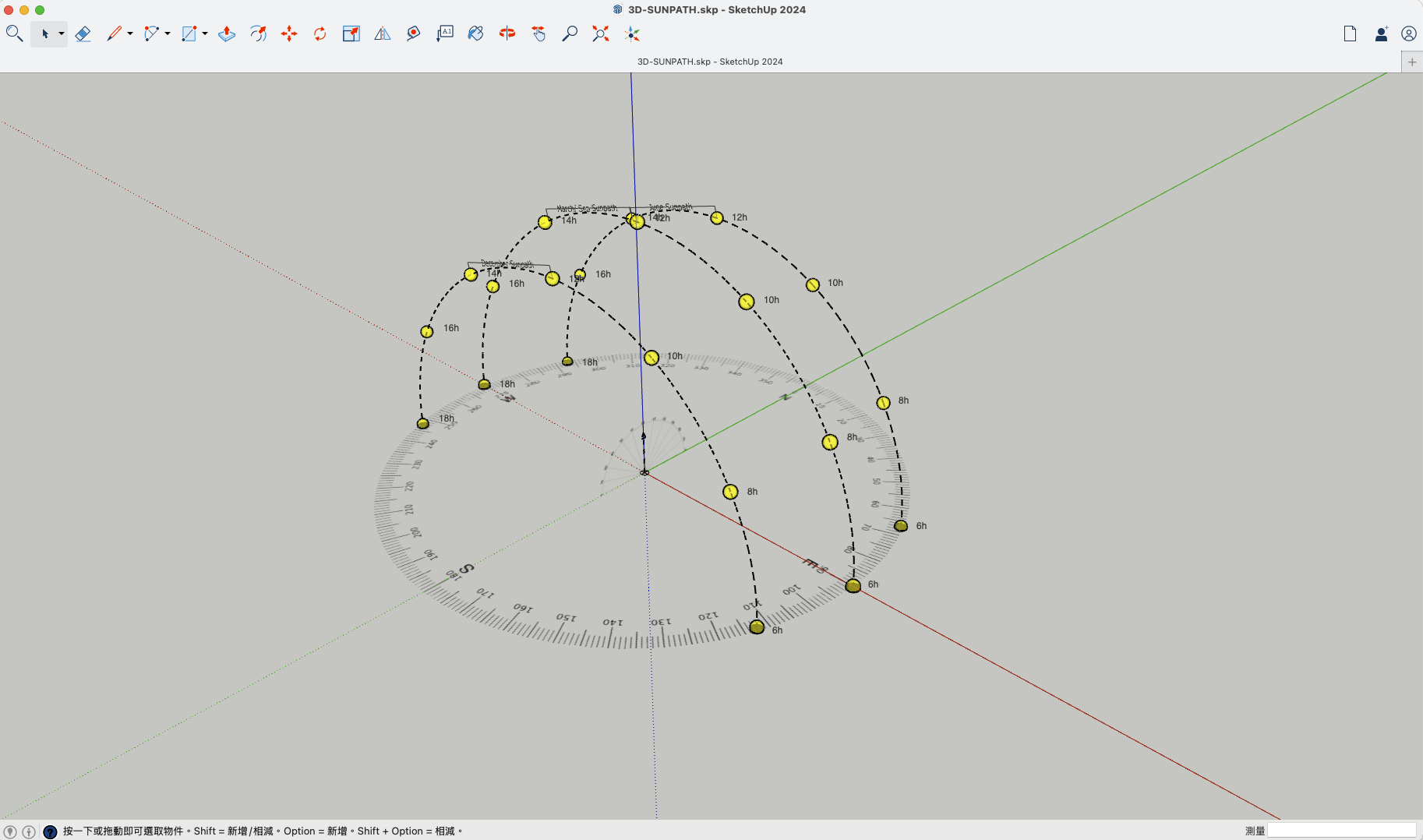

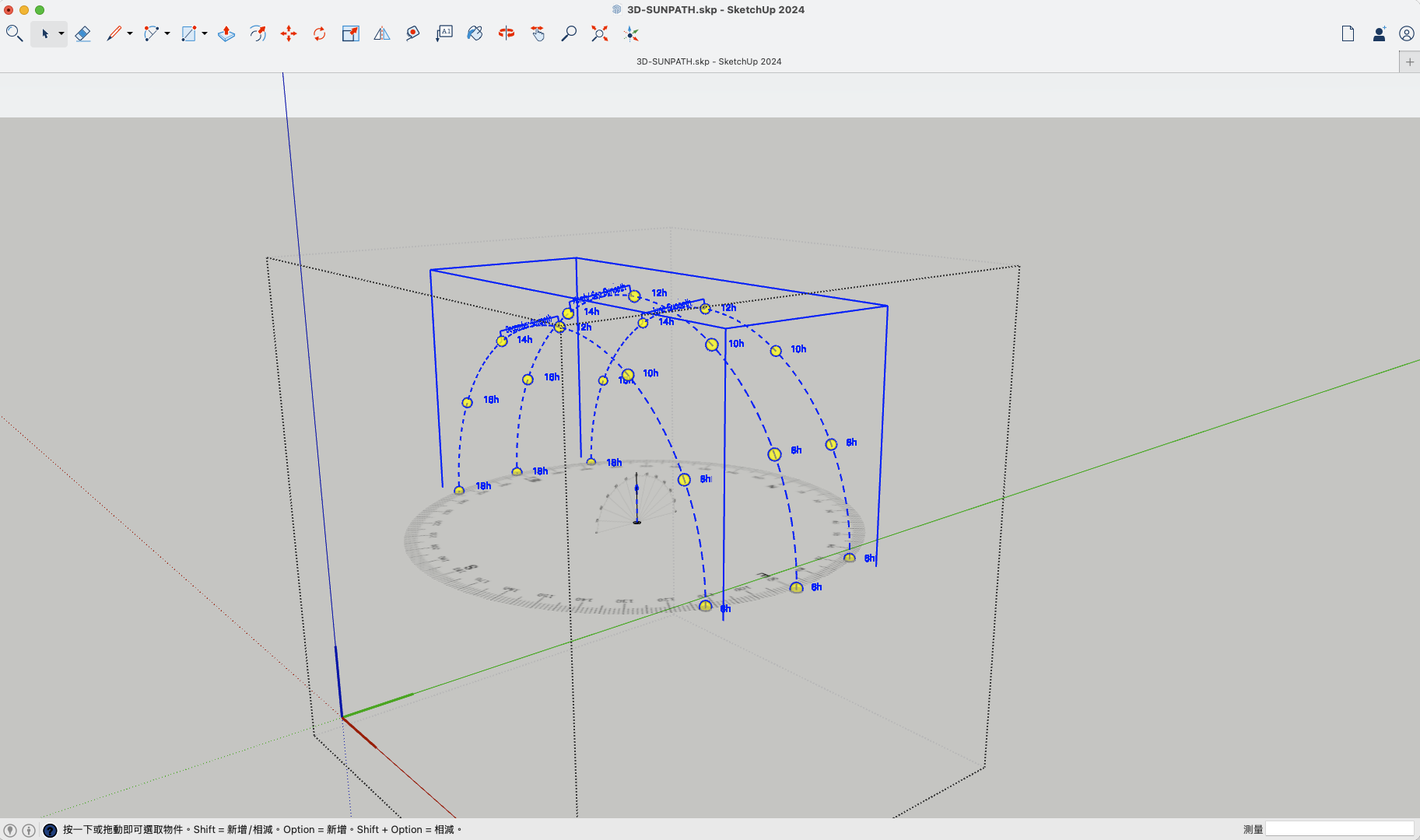

步骤二：打开后妳会看到一个太阳路径，如下图

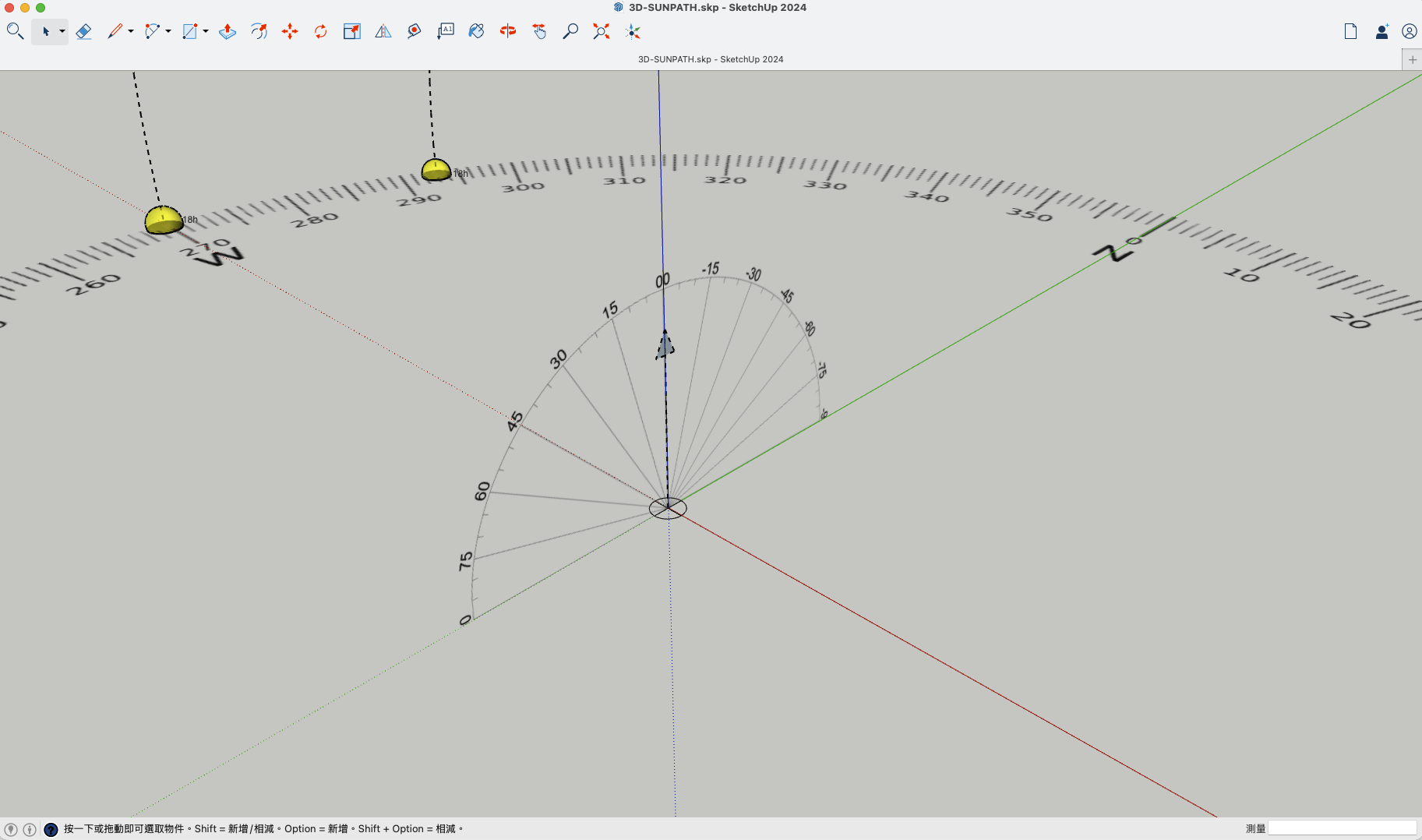

步骤三：放大太阳路径的中心，妳会看到一个量角器，如下图

步骤四：双击轨道上的黄色小球（太阳）进入这个组，如下图

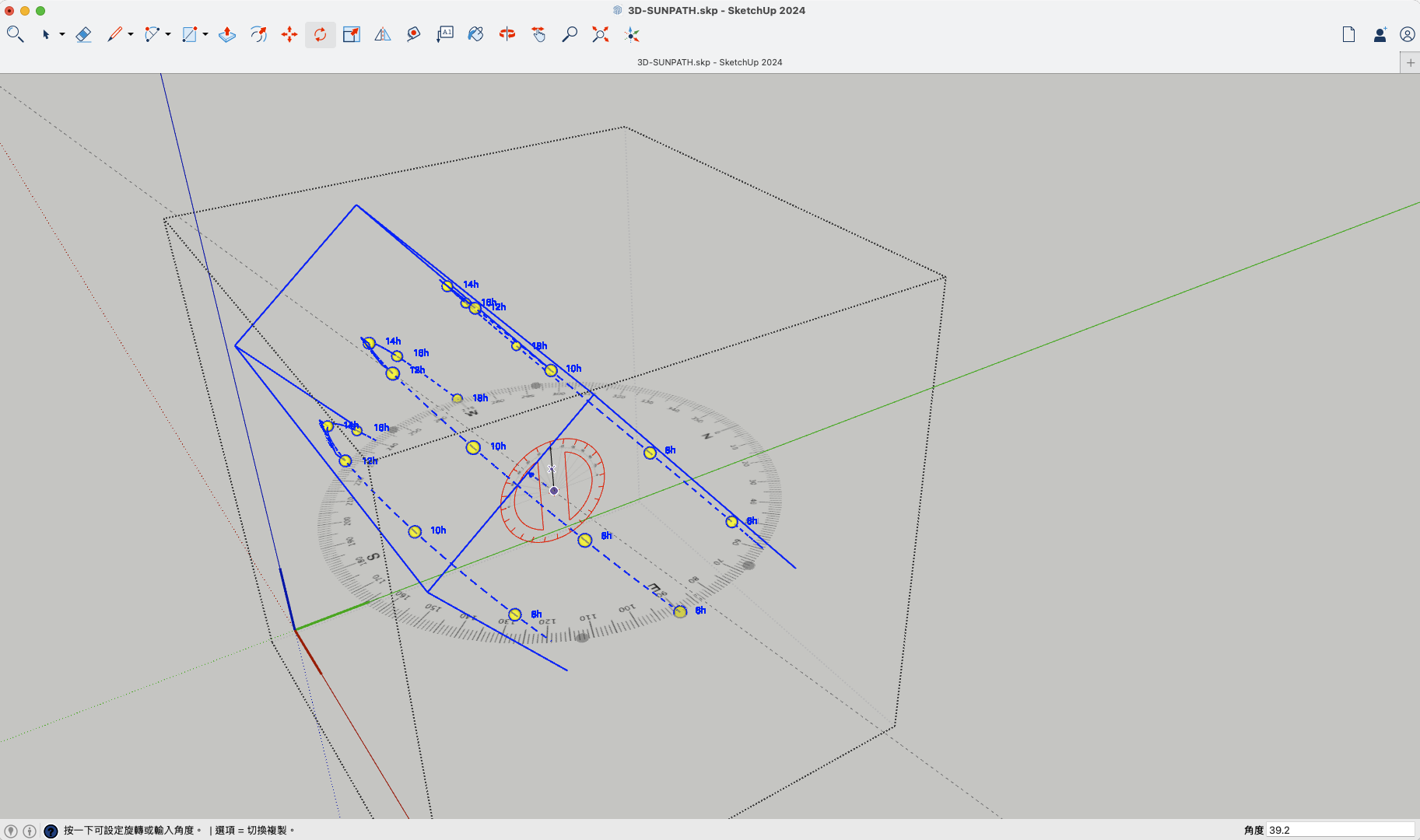

步骤五：将量角器的中心对准箭头的中心（如图所示），然后将量角器旋转到与坐标中的第二个数字（即纬度）相等的角度。

比如前边我们的百度地图，（116.341316,39.955432），我们使用 39.955432，所以我们旋转40度，就得到了对应地区的日照分析图

步骤六：最后，是额外的步骤，在这里妳可以下载风向的 SketchUp 箭头文件，点击下载，然后在网上查询当地的风玫瑰，然后手动旋转风向的箭头置于建筑周边即可。
